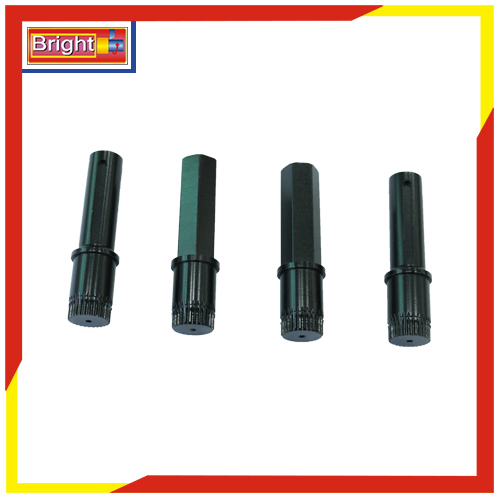

自动车床轴加工之车床的限位

为了保证数控车床的运行安全,每个直线轴的两端都限位。数控车床的限位可分为软限位、硬限位与机械硬限位。

一、硬限位

在伺服轴的正、负极限位置,装有限位开关或接近开关,这就是所谓的硬限位。硬限位是伺服轴运动超程的zui后一道防护,越过硬限位后的很短距离就到达机械硬限位。由于伺服系统功率很大,一旦撞上机械硬限位,就有可能造成机件的损坏,这是不允许的。因此,硬限位的开关动作的结果是引起紧急停车。

当进给轴移动超出机床的行程后,机床的限位就会起作用,机床出现报警,造成手动或手轮操作时对应坐标轴不能继续运动;自动加工时所有坐标轴会停止加工。此时,我们认为数控车床是发生了限位故障。

二、软限位

伺服轴的软限位是以机床参考点为基准用机床参数(1320、1321属于轴型参数)设定的该轴的运动范围。如果超出了这个范围,就叫做过了软限位。软限位没有限位开关,仅是一组位置坐标值。

自动车床轴加工之主轴部件说明

数控车床主轴是一种空心阶梯轴，指的是数控车床上带动卡盘夹具（工件）或刀具旋转的轴，通常由主轴、轴承和传动件（齿轮或带轮）等组成。

数控车床都有主轴部件，一般只有一个主轴，有的有两个以上的主轴，如金星机床生产的双主轴自动加工单元就是两个主轴，JXM6308则多达八个电主轴。

数控车床主轴一般安装在床头箱内，占据较大，由两到三组轴承支撑。同等材料下直径厚度越大刚性越好。根据材力学分析，当扭矩通过轴传递时，空心轴传递有效扭矩的效果越高。当数控车床轴需要传递大扭矩时，需要更厚的轴直径。由于在轴向部分传递扭矩的影响很小，因此通常使用空心来减小旋转轴的重量。

小型数控车床主轴通孔直径一般42mm-82mm，选择合适的主轴通孔可以方便安装液压卡盘和后送料机构。
